［CircuitMedic］ワイヤードット - バラエティパック（#310-2100）

取寄せ

商品説明

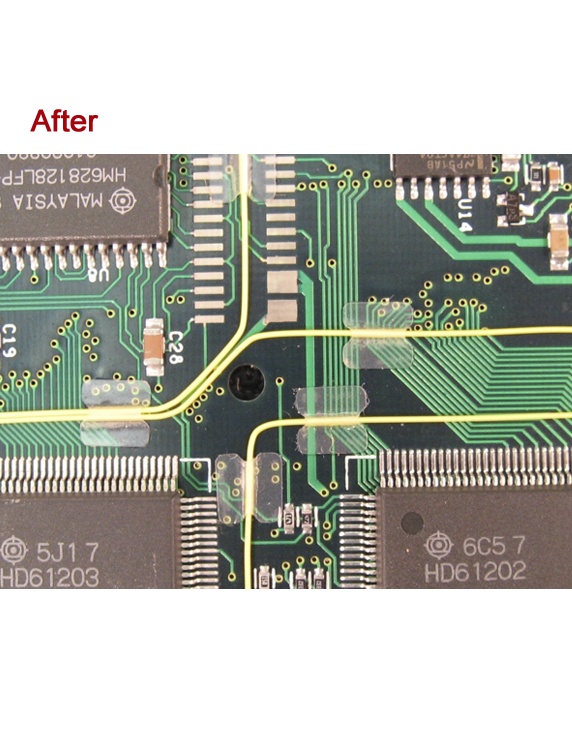

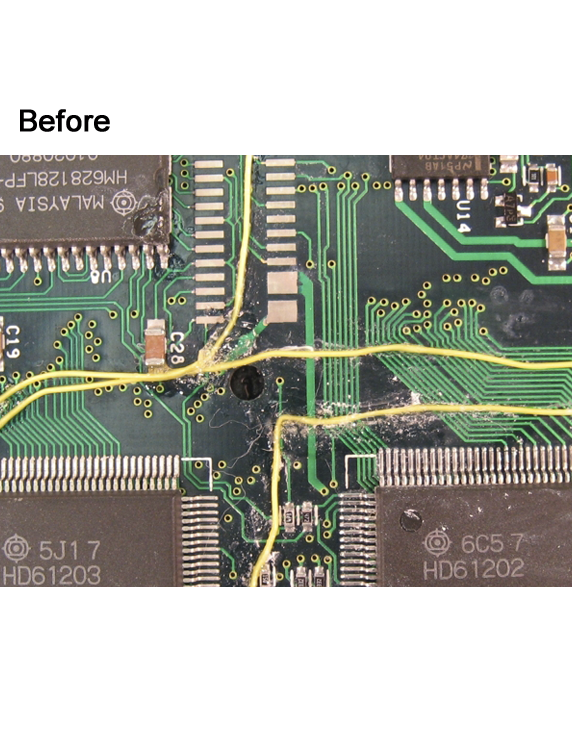

ジャンパー線やワイヤーの固定に。ワイヤードット

基板やプラスチックへの長期接着を目的に設計した専用テープ。

航空宇宙、医療、自動車など、プリント基板に長期接着用に開発されたワイヤー固定用の専用テープ。
丸型は、ワイヤーの曲げ部などの固定に、蝶型はストレートワイヤーの固定に適合するように特殊設計されている。
コンフォーマルコーティング上、またはドット上へのコーティングのどちらも可。

【製品仕様】
シール素材：クリアポリエステルフィルム (0.025ｍｍ厚)
接着剤：高性能アクリル接着剤 (0.13mm厚)
耐熱温度：ショートターム 204℃ (分/時間)、ロングターム149℃ (日/週間)

パックに含まれるワイヤードットの種類・各種寸法は下記をご参照ください。
丸型(大)：10.0mm　/　丸型(小)：6.5mm
蝶型(大)：10.0mm　/　蝶型(小)：6.5mm

¥ 16,500（税込）

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

数量：

申し訳ございませんが、ただ今在庫切れですお見積書発行
