『高速制御インピーダンス回路基板のデザインガイド』

※ シングルユーザーライセンス（データ、英語）版となります。日本語版は未出版です。

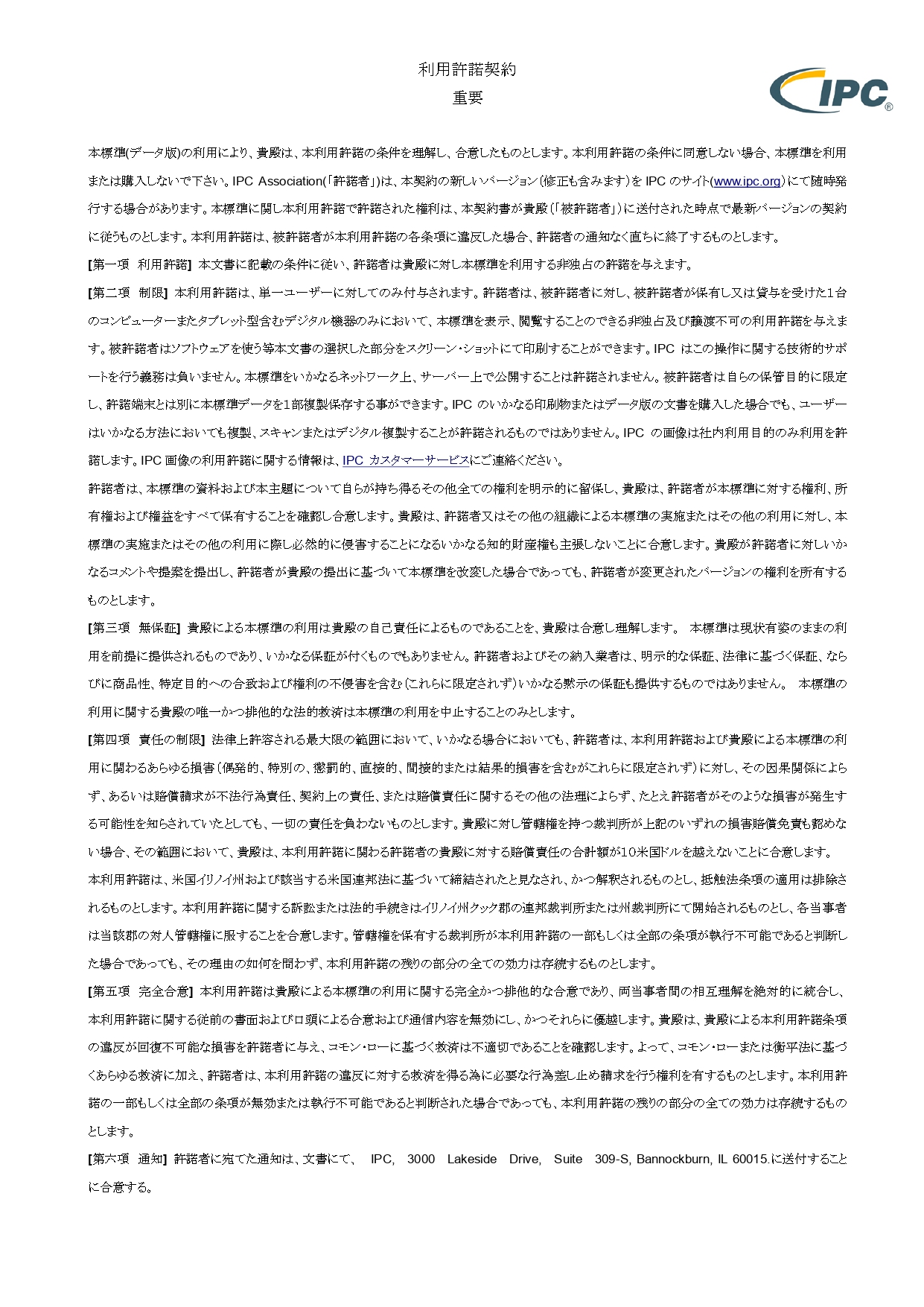

※ ご購入と同時にIPCのユーザーライセンス規約に同意したものとみなされます。画像にあるライセンス規約を予めご確認下さい。
※ ダウンロードと同時に透明タグによる個別IDがPDFファイルに紐付き、印刷及び配布・共有はできません。

【DESCRIPTION】

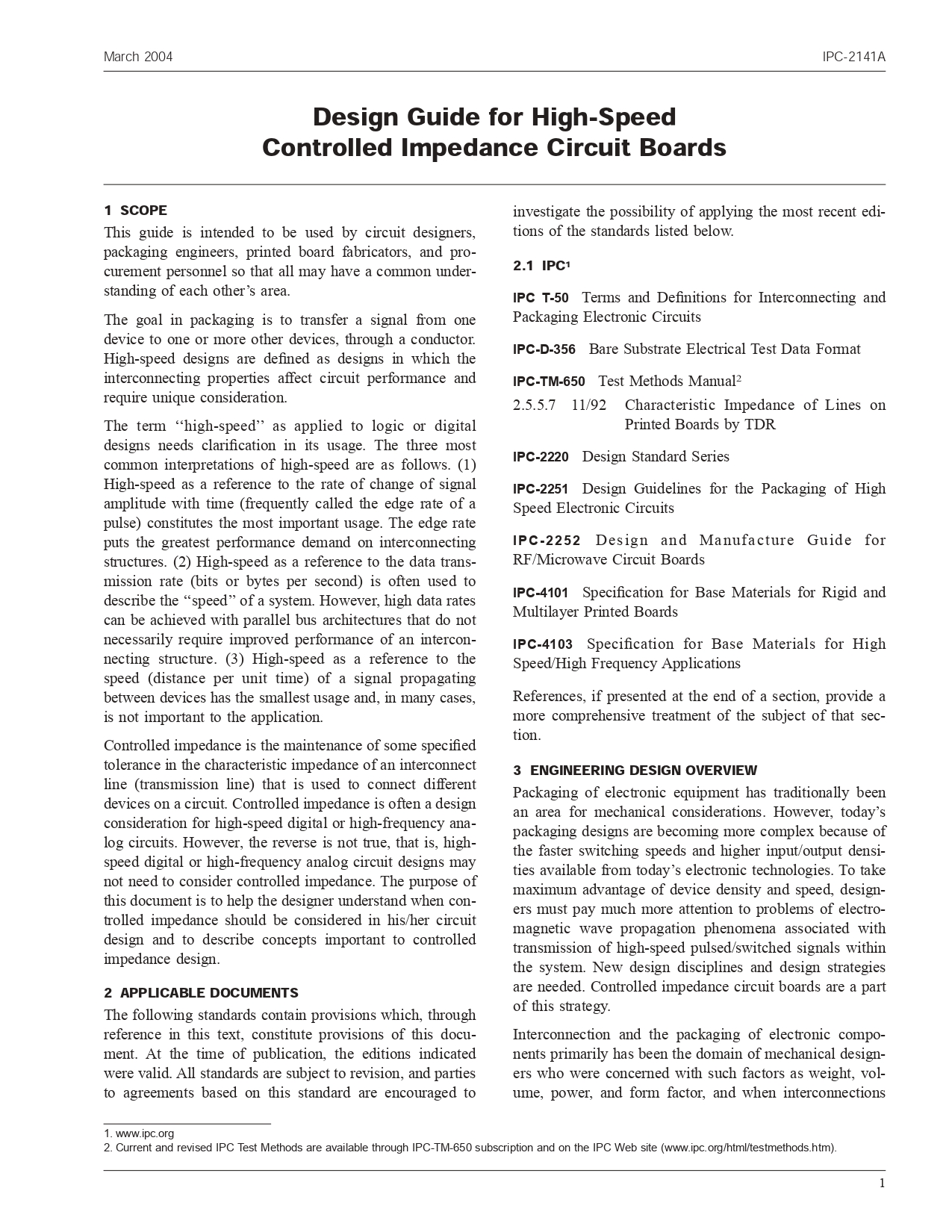

Controlled impedance is the maintenance of some specified tolerance in the characteristic impedance of an interconnect line (transmission line) that is used to connect different devices on a circuit. Controlled impedance is often a design consideration for high-speed digital or high-frequency analog circuits. This guide is intended to be used by circuit designers, packaging engineers, printed board fabricators, and procurement personnel. Enhancements within Revision A include expanded data for logic families, updated equations for unbalanced lines, new equations for balanced line configurations, and detailed comparisons between capacitive lines and transmission lines, including propagation within transmission lines.

インピーダンス制御とは、回路上の異なるデバイスを接続するために使用される相互接続ライン（伝送線路）の特性インピーダンスを、ある特定の許容値に維持することである。インピーダンスの制御は、高速デジタル回路や高周波アナログ回路の設計において考慮されることが多い。本ガイドは、回路設計者、パッケージングエンジニア、プリント基板製造者、および調達担当者が使用することを意図している。リビジョンAでは、ロジックファミリーのデータ拡充、不平衡線路の方程式の更新、平衡線路構成の方程式の新設、容量線路と伝送線路の詳細比較（伝送線路内の伝搬を含む）などが強化されている。

（リビジョンA，2004年発行，36頁，英語）
