アイレット 【スルーホール修復専用】

取寄せ

商品説明

めっきスルーホールを修復する専用アイレット (はとめ)

※本商品は納品確認が必要となりますのでご希望のお客様はお問い合わせください。

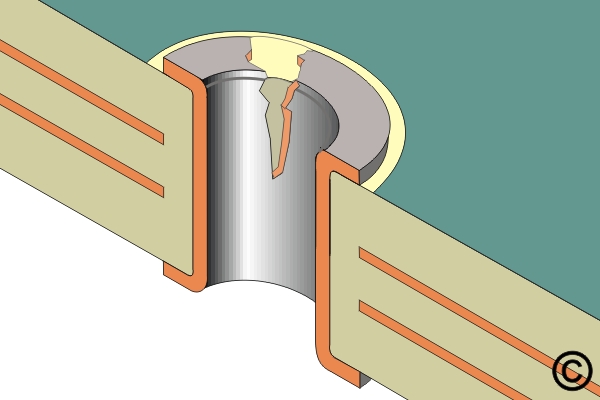

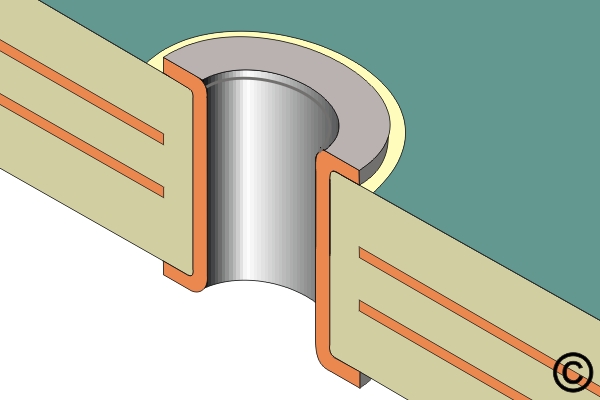

高度にハイテク化された今の時代でも、アイレットを使用してめっきされたスルーホールの修理が必要な回路板は、まだまだ多く存在する。

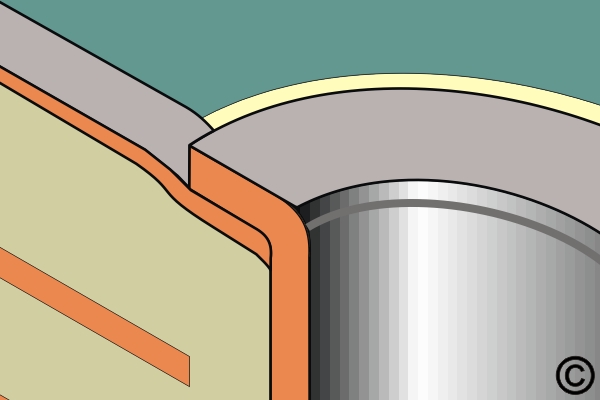

CIRCUITMEDICのアイレットは、業界基準を満たすよう、真鍮または銅で成形し、すずめっきを施している。

【最適なアイレット選択方法】
高い信頼性を維持するには、エレクトロニクス業界で承認された正しい選択基準に沿って、寸法を選択する必要があります。

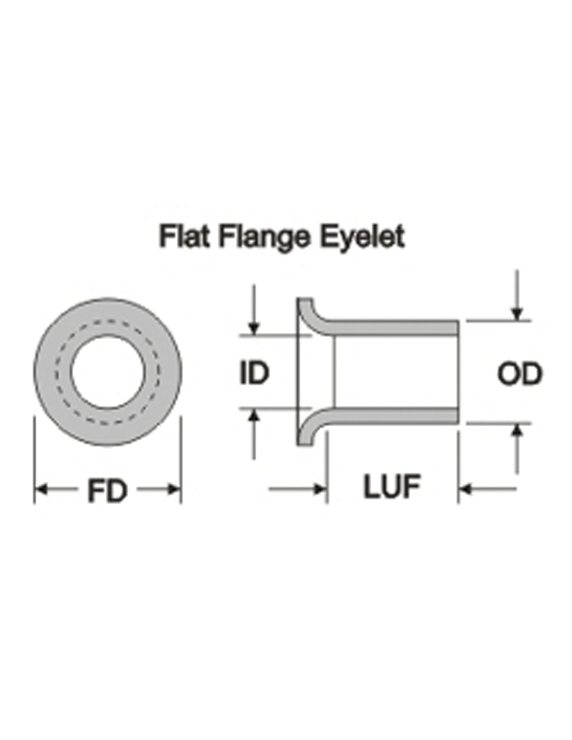

商品画像にある寸法図をご確認ください。

(FD:フランジ径) 隣接するパッドや導体と干渉しない程度に小さいこと
(ID:内径) 部品リード径+0.075mm~0.5mm
(LUF:フランジ下長さ)基板厚+0.630mm~0.890mm
(OD:外径)力を入れずにホールに挿入できる程度

【製品仕様】
アイレット(すずめっき) 25個入り

詳細な製品仕様や寸法等は、こちら

※ご注文の際は、下記より寸法と母材をご指定ください。

『銅製』
型式 内径ID(mm) 外形OD(mm) 長さLUF(mm) フランジ径FD(mm) 形状
115-7206-25 0.51 0.76 2.34 1.17 フラット
115-7209-25 0.51 0.76 3.05 1.17 フラット
115-7339-25 0.84 1.19 3.18 2.03 フラット
115-7353-25 0.89 1.19 1.58 2.03 フラット
115-7453-25 1.5 1.58 2.29 1.5 フラット
115-7456-25 1.14 1.5 2.29 2.29 フラット
115-7459-25 1.14 1.5 3.18 2.29 フラット
115-7576-25 1.45 1.7 2.41 2.82 フラット
115-7676-25 1.7 1.99 2.47 3.3 フラット
115-8359-25 0.89 1.19 3 2.03 ファネル
115-8559-25 1.4 1.75 3.2 2.41 ファネル

『真鍮製』
型式 内径ID(mm) 外形OD(mm) 長さLUF(mm) フランジ径FD(mm) 形状
115-7306-25 0.76 1.02 2.36 1.52 フラット
115-7336-25 0.84 1.19 2.36 2.03 フラット
115-7366-25 0.91 1.17 2.36 1.93 フラット
115-8431-25 1.09 1.5 3.96 2.41 ファネル
115-8736-25 1.85 2.26 2.36 3.18 ファネル

¥ 12,100(税込)

  • ※こちらの価格には消費税が含まれています。
  • ※送料は別途発生いたします。詳細はこちら
数量:
申し訳ございませんが、ただ今在庫切れです お見積書発行
